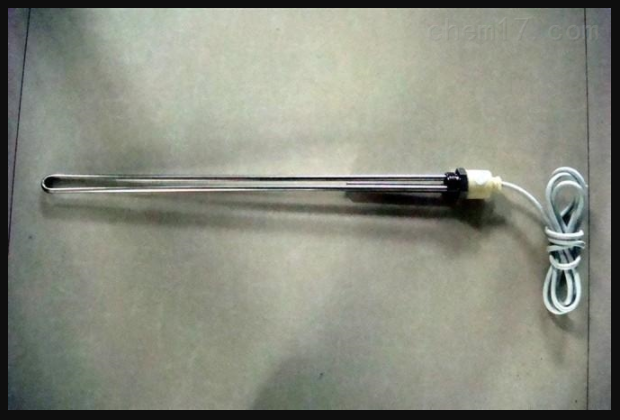

Fw_螺栓加热棒2
1、电热棒是采用我公司研制的矿物绝缘加热电缆/MI加热电缆(或高性能合金电热管)作为发热元件。
2、电热棒结构坚实，抗弯强度高，小巧，密封，防爆，符合储存石油及其制品的各型式储罐加热和保温的使用要求。防爆等级EXd II B T1-T6。
3、电热棒发热均匀，表面热负荷低，工作可靠，使用寿命长。没有无功损耗，热效率高，操作检修方便，日常无需维护。
4、电热棒对源油及其制品介质抗蚀性能好。
5、电热棒的外形几何尺寸可以按照用户要求生产。

Fw_螺栓加热棒2

螺栓加热棒是一种适用于汽轮机螺栓加热棒装拆加热的电加热器。其它承压容器的大螺栓电加热器，也可参照采用。

技术要求

（一）汽轮机螺栓电加热器应符合下列要求：
1、电加热器所用原材料应符合下列要求：
①　绝缘材料氧化镁的成份应符合HG3-1294-80《氧化镁》规定；
②　氧化镁须经烘干后使用；
③　电加热器所用的电热材料为0Cr27A17Mo2高电阻电热合金丝，其工作温度为400°C，技术要求按GB1234《高电阻电热合金》规定；
④　电加热器保护套管材料为1Cr18Ni9Ti耐热不锈钢管。其技术要求按YB804《不锈耐酸钢无缝钢管》规定。使用其它材料由制造厂与用户商定；
⑤　电加热器用的保护套管内部去除毛刺后，再用汽油或煤油清洗干净，并吹干后才能使用。
2、电加热器成品应符合下列要求：
①　电加热器的额定工作电压为220±20V。直流100V，低压50V；
②　电加热器插入长度在1m以内的，其中心线直线度不大于?0.3mm；插入长度在1-2m的，其中心线直线度不大于?0.4mm；
③　插入部分直径偏差为-0.20mm/-0.50mm；
④　插入部分长度偏差为±5mm，发热长度偏差为±5mm，底部冷端长度为25-30mm；
⑤　电加热器在使用时要求发热均匀，不允许有局部过热现象。
（二）对电加热器进行寿命试验时，每次加热时间为10-20min。电加热器在间断加热情况下，在螺栓中心孔与电加热器的外径总间隙在0.8-1.3mm条件下，累计寿命不少于50h。
（三）合金电阻丝与引出线连接处应牢固可靠，不得有松动。外壳必须有良好接地。
（四）电加热器钢套管经冷拨缩管后，用着色探伤或用5倍以上放大镜检查其表面，不得有裂纹等缺陷。缩管时应单向成型。
（五）电加热器冷端封口处要求密封严密，以免潮气进入，破坏绝缘。
（六）电加热器制造完成后，经过一个半月后，在常温下用500V兆欧表再测定其绝缘电阻（可在制造厂或用户处进行）应不低于50M Ω。

试验方法与验收规则

每个电加热器在装配完毕后，在常温下用500V兆欧表测量其绝缘电阻不得低于50 M Ω。并经受1500V耐压试验，历时1min而无击穿或闪路现象。然后在空气中于额定工作电压下通电加热2-3min，不得有过热现象，且绝缘电阻不得低于0.5 M Ω，泄漏电流每千瓦不大于0.5mA。并检测其功率，是否符合订货要求（偏差±5%），试验后，检查电加热器各部分是否完整无缺。
每个电加热器应经制造厂质量检查部门检查合格，并附有合格证，方可发货。
